Unique Heads הם הפרויקטים המותאמים אישית המצליחים ביותר שפותחו בשנים האחרונות. הפרויקטים הללו הביאו ליצירה של מוצרים
המספקים פתרון לבעיות קריטיות. אנו מאמינים שזה הדנ"א של לינדסטרום;
לפתח מגוון פתרונות ביחד עם משתמשי הקצה בעלי הצרכים התובעניים ביותר בעולם,
ולאחר מכן להציע אותם לכל לקוח שרוצה לשפר את יעילות עבודתו.
פתרונות Unique Heads
מאפיינים כלליים
- מחבר בורג מדויק מפחית למינימום את החיכוך וממקסם את היישור של קצוות החיתוך
- קצוות חיתוך מוקשים באינדוקציה, מדויקים במיוחד 63-65 HRC
- חומר: פלדת סגסוגת בעלת רמת ביצועים גבוהה
- יכולת חיתוך המתאימה לחיתוך תילי נחושת מלאים
- גימור תחמוצת שחורה
- חומר מונו-סינתטי בטוח מבחינת פריקה אלקטרוסטטית עם קפיצי עלים
מס' חלק |
|
A מ"מ |
B מ"מ |
|
C מ"מ |
D מ"מ |
F מ"מ |
מ"מ |
||||
8150 J |
אובלי |
M |
112.5 |
13.0 |
|
12.5 |
6.0 |
1.2 |
מקסימום/0.5 |
Micro-Bevel® |
50 |
מפזר |

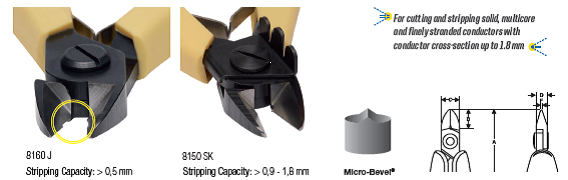

8160 J |
אובלי |
L |
125.0 |
16.0 |
|
16.0 |
8.0 |
1.6 |
מקסימום/0.5 |
Micro-Bevel® |
87 |
מפזר |
אידיאלי לעבודה על רתמות תילים והרכבה של לוחות מעגלים מודפסים סטנדרטיים
חומר מונו-סינתטי בטוח מבחינת פריקה אלקטרוסטטית עם קפיצי עלים סדרה 80
מס' חלק |
A מ"מ |
B מ"מ |
C מ"מ |
D מ"מ |
F מ"מ |
מ"מ |
|
||||
8150 SK |
אובלי |
M |
112.5 |
13.0 |
12.5 |
6.0 |
1.2 |
0.3-1.6 |
Micro-Bevel® |
50 |
מפזר |

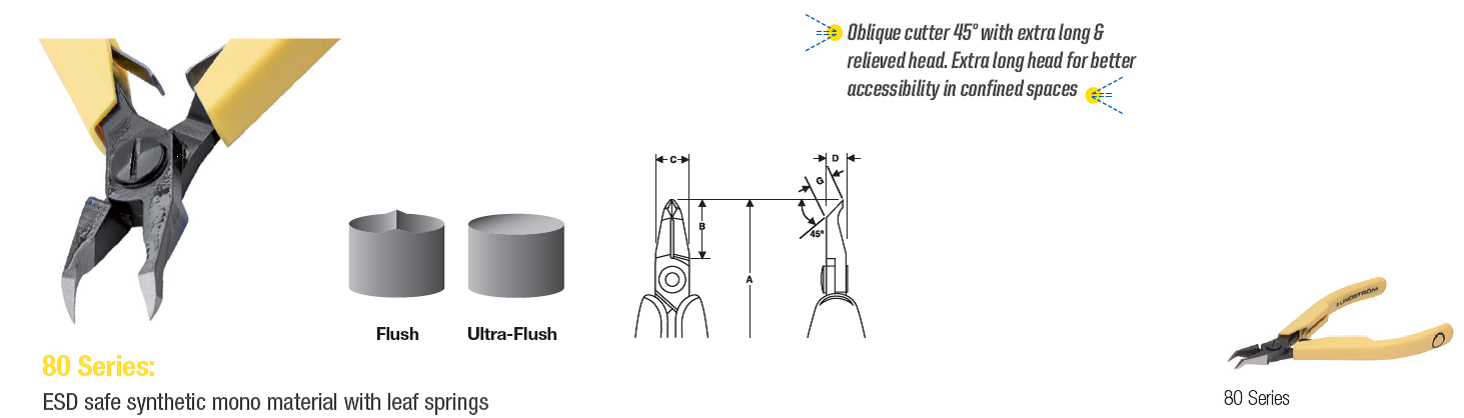

- חותך מלוכסן בזווית של 45° עם ראש שקוע ומשוחרר לנגישות טובה יותר בחללים צרים.
חומר מונו-סינתטי בטוח מבחינת פריקה אלקטרוסטטית עם קפיצי עלים
מס' חלק |
A מ"מ |
B מ"מ |
C מ"מ |
D מ"מ |
G מ"מ |
מ"מ |
|
||||
8248Q |
זווית של 45° |
S |
117.5 |
18.0 |
10.0 |
6.0 |
7.5 |
0.2-0.8 |
לחיתוך עם פני השטח במיוחד, מבלי להשאיר קצה |
51 |
מפזר |
זווית של 45° |
S |
117.5 |
18.0 |
10.0 |
6.0 |
6.7 |
0.2-0.8 |
לחיתוך עם פני השטח, מבלי להשאיר קצה |
51 |
מפזר |
- חותך קצה מיניאטורי מדויק לעבודות חיתוך עדינות במיוחד. ראש דק וקצר לנגישות טובה במיוחד.
מס' חלק |
A מ"מ |
B מ"מ |
C מ"מ |
D מ"מ |
E מ"מ |
F מ"מ |
מ"מ |
|
|
|||
7292G |
קצה |
S |
117.5 |
15.0 |
9.0 |
6.0 |
2.3 |
4.0 |
0.35-0.81 |
לחיתוך עם פני השטח, מבלי להשאיר קצה |
10 |
מפזר |
קצה |
S |
117.5 |
15.0 |
9.0 |
6.0 |
3/2 |
4.0 |
0.35-0.81 |
לחיתוך עם פני השטח, מבלי להשאיר קצה |
10 |
מפזר
|
מס' חלק |
A מ"מ |
B מ"מ |
C מ"מ |
D מ"מ |
E מ"מ |
F מ"מ |
|||||
7893K |
אף ארוך, קצר |
S |
120.0 |
20.0 |
9.0 |
6.0 |
1.2 |
0.8 |
מחורץ |
56 |
מפזר |
אף ארוך, קצר |
S |
120.0 |
20.0 |
9.0 |
6.0 |
1.2 |
0.8 |
חלק |
56 |
מפזר |
אידיאלי לשימוש במקומות צרים הודות לקצה עם הראש הדק
אנחנו מפתחים את הכלים הדרושים לך
הראש הייחודי של לינדסטרום
כלים ייחודים לכל מצב
כלים ייחודים לכל מצב
הלקוחות של לינדסטרום דוחפים לחדשנות. הם מפתחים טכנולוגיות ובונים תעשיות חדשות. כשהלקוחות שלנו צריכים להכין אב טיפוס, להכניס או להשמיט רכיבים ייחודיים או לחתוך תיל קשה, הם פונים ללינדסטרום. אנחנו מספקים ללקוחותינו כלים המותאמים במיוחד לצרכים שלהם.
לינדסטרום פיתחה כלים המשמשים ביישומים מיוחדים עבור השמות הגדולים ביותר בתעשיית המכשירים הרפואיים וכן עבור חברות סטארטאפ קטנות המפתחות טכנולוגיות חדשניות. כל פרויקט מקבל תשומת לב קפדנית לפרטים, כדי להבטיח שהמוצר המתקבל מתאים במדויק למשימה.
כדי להקל על התהליך, בלינדסטרום אין דרישה לכמות הזמנה מינימלית בכלים המפותחים במיוחד. מתכנני הכלים ונציגי היצרנים שלנו עובדים ישירות עם מהנדסי הייצור כדי להבטיח את הצלחת התוצאה. אנחנו שואפים לפתור פתרונות ביחד עם הלקוחות שלנו.
בקרו באתר האינטרנט שלנו ב-www.lindstromtools.com באזור ההתאמה האישית (Customize) כדי לפתח ביחד איתנו את הפתרון הדרוש לכם. אפשר גם ליצור עימנו קשר באמצעות אחד הנציגים המורשים שלנו בעולם, או עם נציגי היצרנים של לינדסטרום כדי לדון בדרישות המיוחדות שלכם.
תהליך התכנון של לינדסטרום
עובדי לינדסטרום יכולים לתכנן כלים ליישומים מיוחדים על ידי עבודה עם רכיבים במצב "לפני" ו-"אחרי", שרטוטים הנדסיים או אבי טיפוס. אנחנו אפילו בונים כלים אשר שורטטו על גבי מפית. זה עד כדי כך קל!
לקוח מספק רעיון לשנאי מיוחד.
כל פרויקט מתחיל מאפס.
כלים מתוכננים במיוחד
הכלים המוצגים כאן ובעמודים הבאים הם חלק קטן מיותר מ-1,000 עיצובים שונים שייצרנו עד כה. יש מספר אפשרויות שונות בכלים המיוחדים.
8154SP קטר לחיתוך מדויק
331A-31 פלייר כיפוף וחיתוך היוצר כיפופים וחתכים מדויקים בשתי זוויות כדי לקבל את אותו אורך בכל פעם.
RX 601 פלייר עיצוב מסיר מעטפת בידוד ומשאיר קצה חוט גלוי לצרכי הלחמה ושזירה המשאיר מרחק (STANDOFF) בתיל ובמוליכי לדים.
202A כלי חיתוך והידוק ליצירת מוליך מכופף ומוטבע המהדק את המעגל המודפס.
7292Mi קטר קצה מיני-מיקרו המשמש לחיתוך כבלי הארקה בתוך מיני-מחבר.
מתכנן כלים של לינדסטרום מעצב מוצר על פי מפרטי הלקוח.
פלייר לעיצוב שנאי RX 601-16 מוכן לאספקה!
לפתח קטר מדויק מותאם משלך
טופס בקשת המוצר מאפשר לך לפרט את הכלי הדרוש לך. במספר קטן של צעדים, תוכל לשלוח לנו בקשה. נציגי הייצור והצוות ההנדסי שלנו יספקו מענה לצרכים שלך.
כלים להכנסה/הוצאה של מעגלים משולבים (IC) וקטרים למעגלים משולבים
כלי להכנסה/הוצאה של מעגלים משולבים
7992
- משפחת כלי ההכנסה 7990-7993 מתאימה למעגלים משולבים (IC) או מעגלים משולבים כפולים (DIP) מ-4 פינים עד 64 פינים
- כדי להזמין, ציין את מספר הפינים ב-IC/DIP, ואת האורך והרוחב של המערך
- אורך כלי: 114.3 מ"מ
- התמונה מציגה ידית מסדרה 80
קטר למעגלים משולבים
RX 501
- אנו יכולים לייצר קטרים למעגלים משולבים אשר חותכים עד 10 פינים ביחד.
- אורך הריחוק מקצה התיל (STANDOFF)הוא בדרך כלל 1 מ"מ, אבל הוא יכול להשתנות בהתאם לפרטים.
- כדי להזמין, ציין את מספר הפינים במעגל המשולב ואת אורך הריחוק מקצה התיל (STANDOFF). לדוגמה, עבור מעגל משולב 14 פינים, הזמן חלק מספר 501-14
- אורך כולל:152.4 מ"מ
- אפשר לייצר את הכלי עם ידיות RX מסדרה 80 או סדרה HS, כפי שמשתמש הקצה מבקש.
כלי לחיבור כבלים קואקסליים
801C
- מקטין את האפשרות לגרימת נזק לתבריגי המחבר.
- אורך כלי:152.4 מ"מ
- התמונה מציגה ידית קצף פתוחה ESD
קטרים להשארת מרחק קצה חוט גלוי
קטר לחיתוך קצה חוט גלוי ישר "0.075
111A
- מאפשר לחתוך מוליך לא חתוך באורך 25.4 מ"מ
- חותך מוליכים לאורך הדרוש
- אורך סטנדרטי 1.9 מ"מ, אך ניתן לשינוי על פי המפרטים
- אפשר להשתמש בקטר לחיתוך תיל נחושת מלא 15 AWG (1.295 מ"מ) וגם כדי לחתוך חוט מבודד ושזור
כדי להזמין גודל אחר מאשר מרחק קצה חוט גלוי "0.075 , ציין את האורך (למשל עבור מרחק קצה חוט "0.065, הזמן חלק מספר 111A-065)
- אורך כלי: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
קטר גזירה מרחק קצה חוט גלוי ישר "0.040
RX112A
- מאפשר לחתוך מוליך לא חתוך באורך 19 מ"מ
- חותך מוליכים בולם זעזועים לשימוש בתיל נחושת 20 AWG (0.813 מ"מ)או פחות
- המרחק של קצה החוט הגלוי הוא "0.050 (1 מ"מ), אלא אם כן מבקשים גודל אחר
כדי להזמין דגם שונה מאשר מרחק קצה חוט גלוי "0.030 , ציין את האורך (לדוגמה, עבור מרחק קצה חוט גלוי "0.030, הזמן מספר חלק 112A-030)
- אורך כלי: 114.3 מ"מ
קטר לחיתוך מרחק קצה חוט גלוי מלוכסן "0.045
121A
- בדומה ל-111A, קטר heavy-duty לעבודות מאומצות, עם זווית של 45 מעלות המאפשר מרווח לאורכי מוליך ארוכים יותר
- המרחק קצה חוט גלוי הוא "0.045 (1.14 מ"מ)אלא אם כן מצוין אחרת
- כדי להזמין גודל אחר מאשר מרחק קצה חוט גלוי "0.045, ציין את האורך (לדוגמה, עבור מרחק קצה חוט גלוי "0.035, הזמן חלק מספר 121A-35)
- אורך כלי: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
- אפשר לייצר את הכלי עם ידיות RX סדרה 80 או HS, כפי שלקוח הקצה מבקש
קטר מסיר מעטפת בידוד ומשאיר מרחק חוט גלוי
קטר גזירה משאיר מרחק קצה חוט גלוי מלוכסן
HS122M.030
- זווית של 45 מעלות מאפשרת לראות טוב יותר את המוליך, ולא מגבילה את אורך המוליך
- המרחק קצה חוט גלוי הסטנדרטי הוא "0.060. אפשר להזמין אורכים אחרים
- כדי להזמין גודל אחר מלבד "0.060, צריך לציין את אורך המוליך כסיומת לקוד המוצר (לדוגמה HS122M-080 להשארת מרחק קצה חוט גלוי של "0.080)
- אורך כולל: 165.1 מ"מ
- התמונה מציגה ידיות מסדרה HS
חיתוך וכיפוף
חיתוך ישר, כיפוף והידוק "0.060, °20
202A
- חותך מוליכים עד גודל של "0.060 (1.52 מ"מ) ומכופף אותם בזווית של 20°
- כדי להזמין גודל אחר מלבד "0.060 ו-20°, ציין את אורך המוליך ואת הזווית (למשל עבור אורך "0.050 וזווית של 30°, הזמן חלק מספר 202A-050 30°)
- אורך כלי: 114.3 מ"מ
- התמונה מציגה ידית מסדרת Supreme
חיתוך וכיפוף "0.060, 45°
204B
- מכופף מוליכים בזווית של 45° ולאחר מכן חותך, ומשאיר מרחק קצה חוט גלוי של "0.060 (1.52 מ"מ)
- יש אפשרות לזוויות ואורכים שונים
- כדי להזמין גודל אחר מלבד 45° ו-"0.060, ציין את מידת הכיפוף הדרושה ואת אורך המוליך (לדוגמה, עבור זווית של 40° ואורך של "0.050, הזמן חלק מספר 204B-050 40°)
- אורך כלי:114.3 מ"מ
- התמונה מציגה ידית מסדרת Supreme
חיתוך וכיפוף
כלי מלוכסן לחיתוך, כיפוף והידוק "0.060, 20°
212A
- דומה ל-202A עם זווית מלוכסנת המאפשרת לראות טוב יותר את המוליך, והתאמה למוליכים ארוכים יותר
- כדי להזמין גודל אחר מלבד "0.060 ו-20°, ציין את אורך המוליך והזווית (לדוגמה, עבור אורך של "0.55 וזווית של 35°, הזמן חלק מספר 212A-055 35°)
- אורך כלי: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
חיתוך ועיצוב
חיתוך ועיצוב – עד 16 AWG
331A
- חותך מוליכים ומעצב "דמוי רגל כלב" בתיל נחושת מלא עד גודל של 15 AWG (1.295 מ"מ)
- כדי להזמין, ספק את הרכיב או שרטוט של הכלי עם ציון של אורך המוליך, הרדיוסים, הקוטר ומקומות הכיפוף
- אורך הכלי:152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
חיתוך ועיצוב – עד גודל 16 AGW
341AS
- חותך מוליכים לאורך הרצוי מעצב ומשחרר מתח לחוט
- מוליכים של רכיבים עד גודל של 16 AWG (1.9 מ"מ) מנחושת מלאה
- כדי להזמין, ספק רכיב או שרטוט כלי המציין את אורך המוליך, רדיוסים, קוטר ומיקום הכיפופים
- אורך כלי: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
מעצבי מוליכים
מעצב מוליך מערך שטוח
304D
- חותך ומעצב מערכים שטוחים מרובי מוליכים
- כדי להזמין, ציין את האורך מגוף הרכיב לכיפוף, ואת זווית הכיפוף ואורך הזנב
- אורך כלי: 152.4 מ"מ
- התמונה מציגה ידית מסדרת RX
מעצב מוליכים – שחרור מאמצים עד גודל של 16 AWG
601A
- מעצב מוליכים לשחרור מאמצים עד גודל של 16 AWG (1.9 מ"מ) מנחושת מלאה
- כדי להזמין, ציין את אורך המוליך (מינימום/מקסימום) מגוף הרכיב עד לגוף ה-PC וקוטר המוליך
- אורך כולל: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
מעצב מוליך מלוכסן 45° - אורך לא מוגבל
614A
- מוסיף שחרור מאמצים למוליכים ביישומים שיש בהם צפיפות רבה של לוחות
- מאפשר עיצוב של אורך מוליך לא מוגבל עם יכולת מצוינת לראות את החלק
- כדי להזמין, ציין את אורך המוליך (מינימום/מקסימום) מגוף הרכיב עד ללוח ה-PC ואת קוטר המוליך
- אורך כולל: 152.4 מ"מ
- התמונה מציגה ידית מסדרת Supreme
קטרים מיוחדים
קטר
RX 814OPS
- מיועד לשימוש עם תילים קשים
- לייצור של מכשירים רפואיים כמו קוצבי לב, סלילים, סטנטים, קתטרים
- טכנולוגית PS חדשנית בדגמים רבים ובגדלים של 8130-8160
- התמונה מציגה ידית מסדרת RX
קטר
RX 8140PSF
- מיועד לשימוש עם תילים קשים
- לייצור של מכשירים רפואיים כמו קוצבי לב, סלילים, סטנטים, קתטרים
- טכנולוגית PSF חדשנית בדגמים רבים ובגדלים של 8130-8160
- התמונה מציגה ידית מסדרת RX
קטר
8154PSP
- מיועד לשימוש עם תילים קשים
- לייצור של מכשירים רפואיים כמו קוצבי לב, סלילים, סטנטים, קתטרים
- פרופיל קצה עמיד לביצוע של חיתוכי קצה ביישומי סליל
- התמונה מציגה ידית מסדרת 80
קטרים מיוחדים
קטר 8160PS
- מיועד לשימוש עם תילים קשים
- לייצור של מכשירים רפואיים כמו קוצבי לב, סלילים, סטנטים, קתטרים
- טכנולוגית PS חדשנית בדגמים רבים ובגדלים של 8130-8160
- התמונה מציגה ידית מסדרת 80
קטרים
קטר קצה מיני-מיקרו
7292MI
- מיני קטר קצה מתוכנן במיוחד
- מתאים ליישומי מיקרו בהם יש בעיית גישה
- מתוכנן על פי מפרטי הלקוח
- התמונה מציגה ידית מסדרת Supreme
פלייר עיצוב מותאם
מעצב מוליכים מותאם
RX 601-16
- פלייר מעצב מוליכים מתוכנן במיוחד
- הופך מוליך ב-5 אורכים שונים ל-3 מוליכים ארוכים ו-3 מוליכים קצרים
- משמש בדרך כלל בטרנזיסטורים
מזה למעלה מ-40 שנה, הקטרים של לינדסטרום משמשים לייצור קוצבי לב, סטנטים, קתטרים, תילים מוליכים ועוד. השיפורים הטכנולוגיים של לינדסטרום מונעים על ידי בקשות של הלקוחות שלנו הדורשים כלים אמינים, מדויקים וורסטיליים. לינדסטרום משיקה מגוון קטרים המתאמים למפרטים היצרנים, בהשתמש במגוון רחב של חומרים קשים כמו פלטינה, ניטינול, פלדת אלחלד, טיטניום ורשתות ואריגים מוגנים בפטנט.
מיועד לחתוך תילים מוליכים, קתטרים ולחיתוך עדין של סטנטים
7154TC קטר עם קצה קרביד
לינדסטרום מציגה קטר מלוכסן מותאם במיוחד לעבודה עם תילים קשים. קטר הקרביד טונגסטן החדש הזה מיועד לבצע חתכי קצה מדויקים ואחידים בתילים מוליכים וקטטרים ולחיתוך עדין של סטנטים.
- קטרים עם קצה קרביד המותאמים לחיתוך תילים קשים כמו ניטינול, פלדת אלחלד וטיטניום
- עשוי פלדת סגסוגת בעלת רמת ביצועים גבוהים מבטיחה חוזק ואמינות
- מחבר בורג מדויק מפחית את החיכוך הממקסם את חיתוך הקצה ויישור הקצה
- בטוח מבחינת פריקה אלקטרוסטטית, עם ידיות סינתטיות נוחות וקפיץ מחזיר לפעולה חלקה
- גימור טבעי מלוטש המבטיח הגנה מפני חמצון
- מאפשר לחתוך תיל קשה החל מגודל של -0.10 מ"מ עד 0.40 מ"מ – 0.02 מ"מ עד 0.0082, בקצה
- 8154PSP מיועד לחומרים רכים
מספר חלק |
|
|
A mm / in |
B mm / in |
C mm / in |
D mm / in |
F mm / in |
תיל רך מ"מ |
תיל קשה מ"מ |
גודל ראש |
7154TC |
מחודד |
טפוף |
112.5 |
13.0 |
12.5 |
6.0 |
2.0 |
0.1-0.9 |
0.1-0.2 |
M |
8154PSP |
מחודד |
טפוף |
112.5 |
13.0 |
12.5 |
6.0 |
2.0 |
0.2-1.6 |
- |
M |
כדי ללמוד עוד על מגוון המוצרים הרפואיים שלנו, בקר באתר שלנו ב-www.lindstrom.com
